phase failure relay

phase failure relay (PFR) adalah alat kontrol yang berfungsi untuk memonitor kondisi tegangan 3 phase yang mengalir di dalam sistem kontrol. Adapun fungsi utamanya adalah sebagai kontrol pengaman untuk mengamankan kontrol dari sebuah situasi / kondisi tegang yang salah, seperti:

1. salah satu,  dua phasa, atau ke tiga fasenya hilang
2. urutan fase yang salah
3. tegangan under voltage
4. tegangan over voltage
5.  frequensi abnormal under / upper


jadi apabila terjadi situasi yang tidak normal seperti yang disebutkan diatas, "dalam jangka waktu settingan", maka otomatis contak relay kontrol PFR akan berubah seperti perubahan pada alat kontrol lain, maksudnya yang semula NO menjadi NC, begitupun sebaliknya.

Kenapa saya bilang dalam jangka waktu settingan, karna waktu perubahan kontak setelah situasi abnormal tersebut bisa kita setting.
logikanya apabila settingan toleransi kita settingan 30 detik, maka apabila situasi abnormal tersebut tetap terjadi dalam rentang waktu 30 menit, baru kemudian kontak relay berubah. apabila dalam rentang waktu tersebut situasi kembali menjadi normal, maka kontak relay tidak akan berubah.

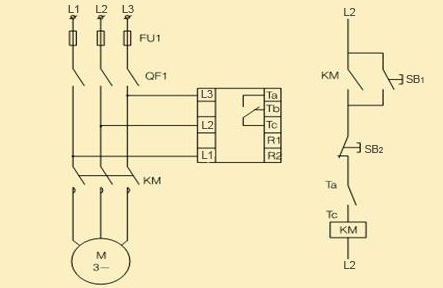

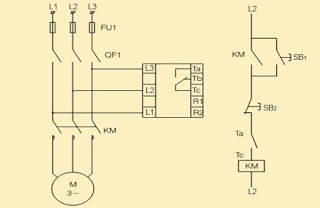

 Adapun contoh cara pemasangan PFR dapat dilihat dari gambar berikut:

dari gambar di atas dapat dilihat bahwa  kontak TC-TA dipasang di sistem kontrol.
