1. perkenalan pemrogramman CX programmer



Sebelum memulai pemrogramman, sebaiknya kita lakukan langkah PDKT dulu, ibarat orang pacaran lah. masa mau langsung nembak aja ama ceweknya, ya.. pendekatan dulu lah.. di pepet pepet terus, tempel teroooosss,  sampai kita paham gimana tu kepribadian itu cewek..

dalam pemrogramman, juga sama, kita mesti PDKT juga sama CX programmernya, heehehehe..

karena ada pepatah mengatakan tak kenal maka tak sayang..

jadi..

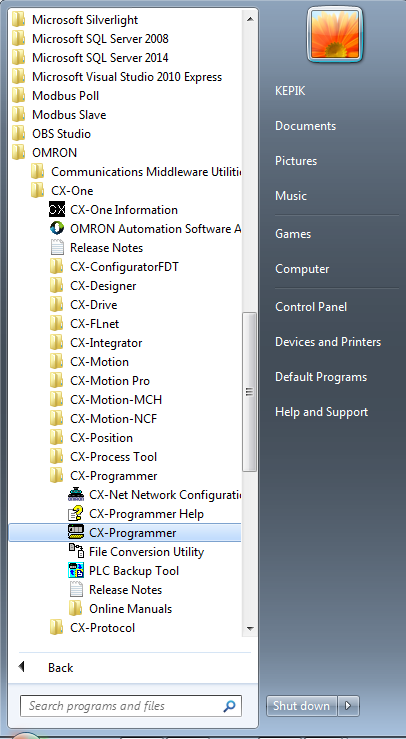

Langkah-langkah untuk membuat Project baru pada PLC Omron tentunya sangat mudah, cukup pilih salah satu dari langkah2 di bawah, dan ketika sudah mendapati icon CX programmer, klik 2X








Atau pilih pada menu icon di desktop jika di tampilkan di menu desktop

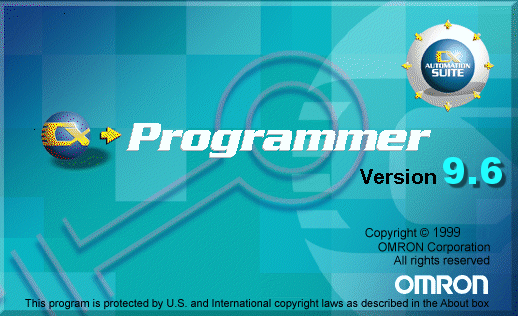

Setelah klik 2x, akan muncul icon CX programmer

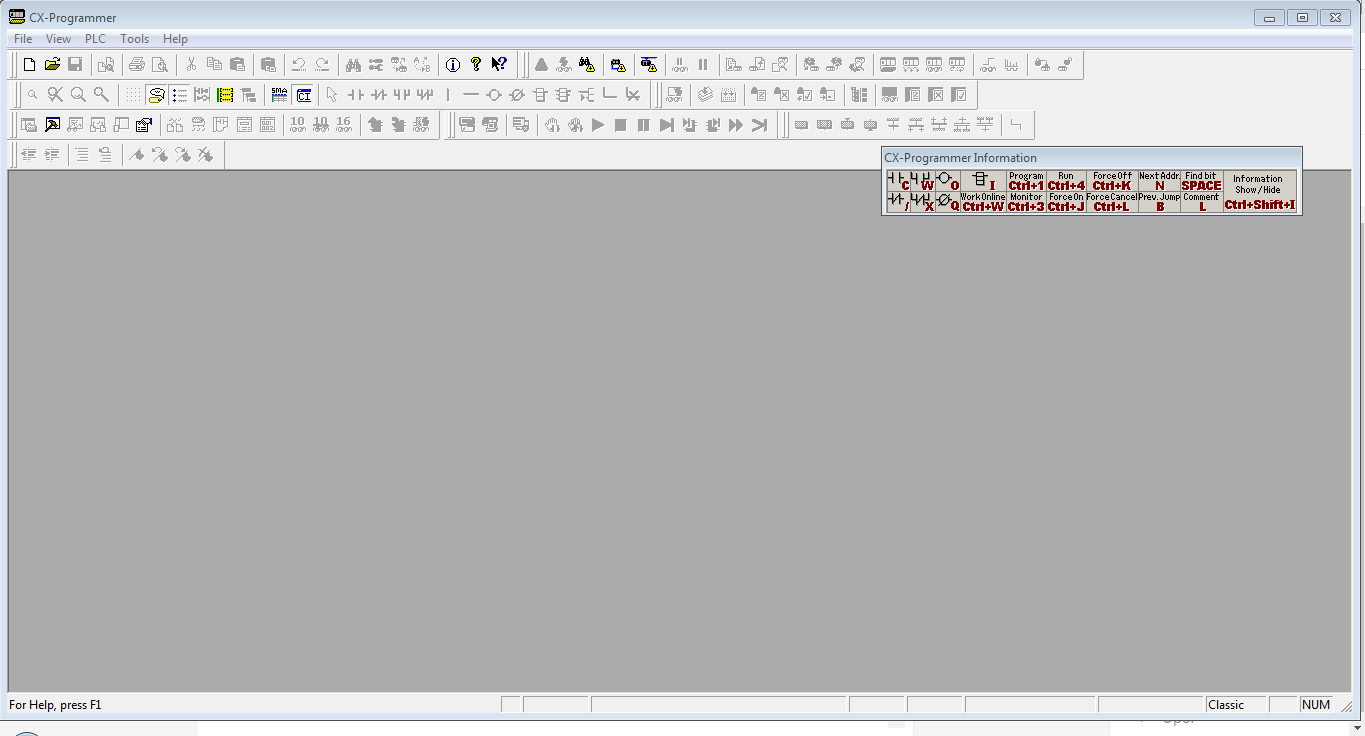

Setelah selesai loading akan tampil ke tampilan awal CX programmer



OK.

Kita sudah masuk ke dalam CX programmer , cekidot mari kita coba untuk membuat program baru.



Untuk membuat program baru ada beberapa opsi yang bisa teman2 pilih

1.      klik FILE >> NEW, atau

2.      klik pada ikon lembar baru , atau

3.      klik Ctrl+N

dari pilihan opsi tsb, maka akan tampil pop up (change PLC) untuk pemilihan jenis PLC dan koneksinya

Device Name: Nama PLC yang akan di program

Device type     : jenis PLC yang akan diprogram (sesuaikan dengan PLC yang digunakan)

Network type: tidak perlu di rubah, akan mengikut dengan jenis PLC yang dipilih

Comment: isi jika diperlukan untuk menulis catatan keterangan mengenai program yang dibuat



untuk merubah type PLC yang dipergunakan pilih tanda panah ke bawah pada device type, kemudian pilih jenis PLC yang sesuai, misalnya CJ2M,

klik 1x pada CJ2M


jika diperlukan setting CPU,

klik SETTING, kemudian pada pop-up yang tampil (device type setting) ,

pilih CPU yang sesuai dengan memilihnya dari tab drop down di CPU TYPE



jika sudah sesuai klik OK pada de vice type setting



dan OK juga pada Change PLC



kemudian akan loading ke tampilan lembar kerja CX programmer



OK.
saya rasa perkenalan atau PDKT pertama kita sudah cukup sampai di sini
kita lanjutkan di next post.



Dan don’t forget untuk berkunjung ke link youtube saya



semoga bermanfaat
TETAP BERBAGI

" RECEH BAGI KITA, bisa jadi BERHARGA BAGI ORANG LAIN"
