Macam-macam  Alat Ukur Listrik  beserta Fungsinya 1. Amperemeter Berfungsi untuk mengukur arus listrik. 2. Voltmeter Berfungsi untuk mengukur tegangan listrik. 3. Ohmmeter Berfungsi untuk mengukur hambatan listrik. Gambar Pemasangan  alat ukur  Amperemeter, Voltmeter dan Ohmmeter 4. Wattmeter Berfungsi untuk mengukur daya listrik. 5. Kwhmeter Berfungsi untuk mengukur energi listrik. 6. Cosφmeter Berfungsi untuk mengukur cos φ. 7. Tachometer Berfungsi untuk mengukur putaran. 8. Luxmeter Berfungsi untuk mengukur intensitas cahaya. 9. Frequencymeter Berfungsi untuk mengukur gelombang AC / frekuensi. 10. Megger Berfungsi untuk mengukur tahanan isolasi. 11. Earthtester Berfungsi untuk mengukur tahanan pentanahan. Simbol-simbol  Alat Ukur Listrik Memperbesar Batas Ukur a. Amperemeter Gambar Rangkaian untuk memperbesar batas ukur amperemeter Untuk memperbesar batas ukur amperemeter dapat dilakukan dengan cara memasang tahanan (Rsh) yang diparalelkan dengan tahanan pada amperemeter (Ra). Bes

Overload/saklar termis selalu dipasang seri dengan beban yg berfungsi sebagai pengaman. apabila terjadi kelebihan beban , hubung singkat atau gangguan lainnya yg mengakibatkan naik arus secarah otomatis, saklar termis akan bekerja memutuskan arus dengan beban sehingga keamanan beban terjaga. adapun saklar termis bekerja atas dasar panas. saklar termis ini dibuat  dari dua logam yg disatukan yg dikenal dgn bimetal yg masing-masing mempunyai koefisien muai yg berada(yg satu mudah memuai dan yg lainnya tidak mudah memuai). dengan demikian apabila kena panas akibat arus listrik melewati ketentuan, plat bimetal akan membengkok menjauhi plat yg tidak mudah memuai akhirnya plat tidak sambung, dan apabila arus yg mengalir normal atau panas normal maka plat tersebut akan keposisi semula yg akhirnya arus listrik lagi. overload hanya mempunya kontak bantu saja dan diagram kontak-kontak termorelai diberi penomoran seperti berikut ;       kontak nomor 95-96 disebut kontak pembuka (NC)

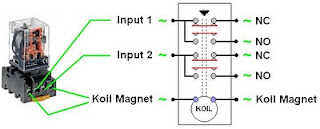

Relay adalah salah satu alat / komponen yang paling dipakai dalam kontrol listrik maupun elektronika. prinsif kerja relay sangat mirip bahkan sama dengan kontaktor , yaitu  sebuah komponen yang bekerja dengan sistem magnet yang berfungsi sebagai penghubung/kontak saklar. akan tetapi yang membedakan dari kedua alat ini adalah terdapatnya kontak utama pada kontaktor. jadi pemakaian relay lebih diperuntukan sebagai peralatan kontak dengan arus yang kecil, bukan untuk arus-arus yang besar dan secara dimensipun ukuran relay lebih kecil dari kontaktor, sehingga relay juga banyak dijumpai dalam peralatan elektronika. Susunan paling sederhana Relay adalah terdiri dari kumparan kawat penghantar yang dililit pada inti besi. Bila kumparan ini dienergikan, medan magnet yang terbentuk menarik armatur berporos yang digunakan sebagai pengungkit mekanisme sakelar. Relay Contactor digunakan sebagai alat penghubung pada rangkaian dan pada beberapa aplikasi pada industri dan kontrol proses memerlukan r
